Ihålig kopparledare

Den ihåliga kopparledaren är en elektrisk ledare som i ett stycke tillhandahåller ett medel för värmeväxling, och en kylvätska leds genom det inre av ledaren och transporterar bort värmen som genereras av flödet av den elektriska strömmen. Våra ihåliga ledarrör finns i både kommersiell kvalitet (DHP-kvalitet), syrefri raffinerad, fosfordeoxiderad, syrefri silverkoppar och elektrolytisk kvalitet (ETP-kvalitet) för att passa de mest krävande tekniska kraven.

Vi erbjuder olika typer av ihåliga ledare:

√ vattenkylande kopparledare

√ihålig koppartråd

√ihåligt kopparrör

√ihålig kopparmagnettråd

√fyrkantigt kopparrör

√profil kopparrör

√rektangulära kopparrör

√rörformade bussledare

√induktionsslang av koppar

√induktionsvärmerör i koppar

Materialspecifikation för ihålig ledare

På grund av det faktum att föroreningarna kommer att minska den elektriska ledningsförmågan hos koppar, och det är därför vi producerar ihåliga ledarrör av högren syrefri koppar med mycket noggrann produktionskontroll. Som ett resultat av sin renhet har våra Cu-OFE ihåliga ledare en elektrisk ledningsförmåga på 100-102 procent IACS och en värmeledningsförmåga på 390 W/Km. För Cu-OFE (CW009A), den maximala syrehalten på 5 ppm (0,0005 procent) gör materialet immunt mot väteförsprödning och säkerställer säker sammanfogning med alla hårdlödnings- och svetsmetoder. Vår strikta produktionskontroll innebär att vi kan kontrollera hela tillverkningsprocessen från gjutning till signering av inspektionscertifikatet och säkerställa konsistensen av vår produkt från batch till batch.

Speciellt är vår syrefria koppar med hög renhet legerad med silver (Ag) för att öka både mjukningstemperaturen och krypmotståndet hos legeringen utan att någon betydande uppoffring av dess andra egenskaper. Fabmann har arbetat med kända kopparmaterialtillverkare för att producera förstklassiga ihåliga ledare, fyrkantiga och rektangulära koppar- och kopparlegeringsrör, speciella koppar- och kopparprofiler för de mest krävande tillämpningarna. Ihåliga ledare kallas ofta vattenkylningsledare, ihåliga trådar, ihåliga kopparrör, ihåliga magnetkoppartrådar, fyrkantiga kopparrör, kopparprofilrör, rektangulära kopparrör, rörformade bussledare, induktionsspolrör och induktionsvärmerör och de flesta populära kopparbeteckningar listas nedan:

Typer och dimensioner av ihåliga ledarrör

Fabmann kan producera fyrkantiga och rektangulära rör från bredden 0,8 mm och uppåt med extremt snäva dimensionstoleranser, och de finns tillgängliga i en mängd olika härdar som hårda, halvhårda, mjukglödgade. Vi levererar högkvalitativa ihåliga ledare med ett brett utbud av tvärsnitt som täcker kvadratiska, runda och rektangulära former, och våra ihåliga ledarrör är lämpliga för de flesta olika tekniska tillämpningar.

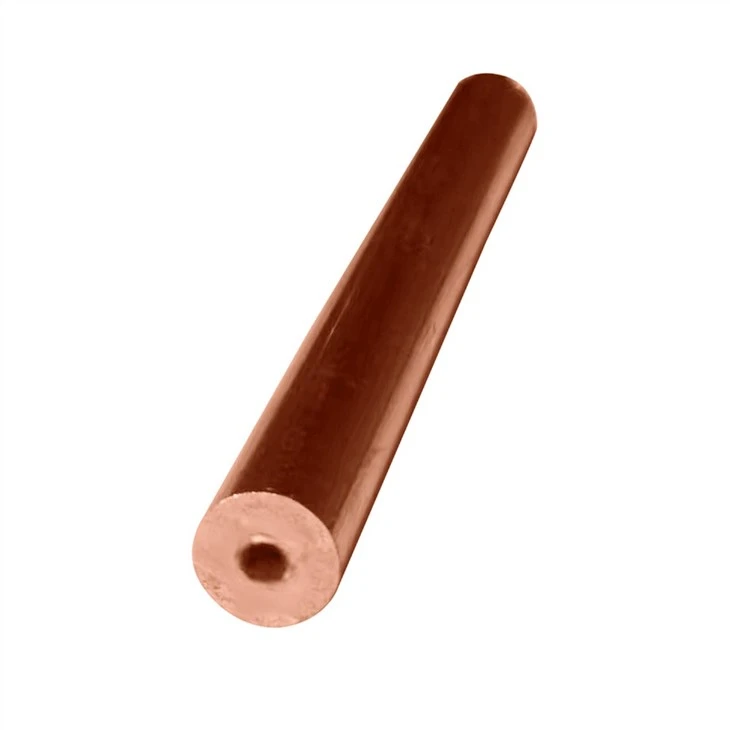

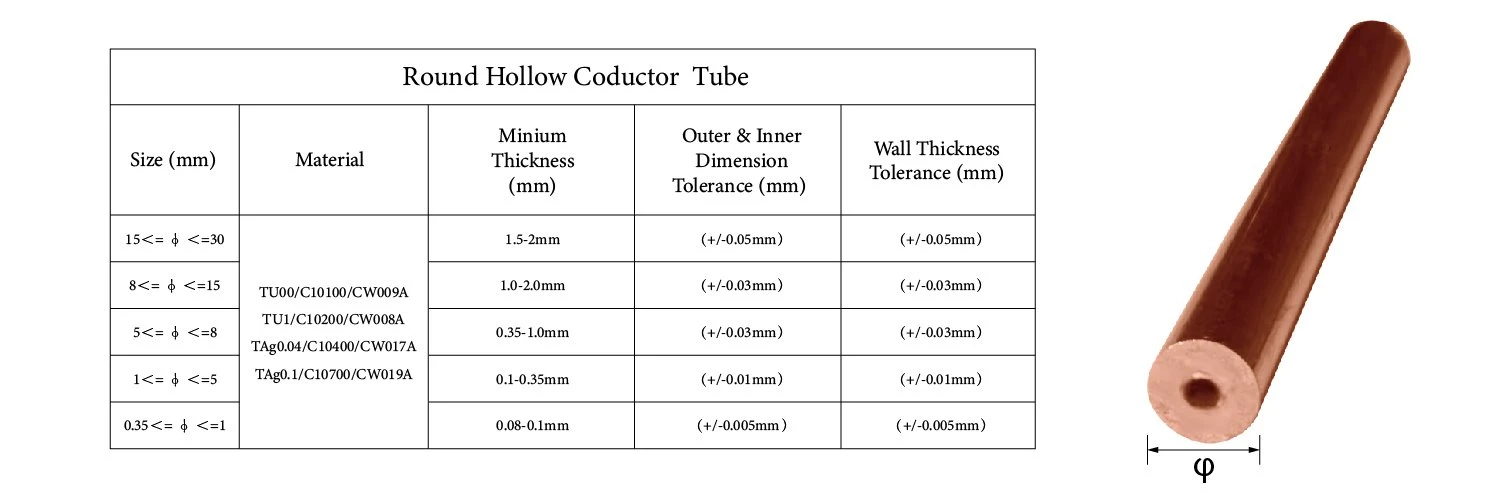

Ihålig koppartråd

Rektangulär kopparledare

Rektangulär ihålig ledare

Fyrkantig kopparledare

Fyrkantig ihålig ledare

Användning av ihåliga kopparledare

√ Elfordon (EV) / stator direktkylning

√ MRI-apparater / gradientspolar

√ Magneter för högenergifysikapplikationer

√ Partikelacceleratorer

√ Generatorer

√ Induktionsugnar / induktionsuppvärmning och smältning

√ Plasmaforskningsenheter

√ Elektrodynamiska vibrationstestsystem

√ Jonimplantationsenheter för mikrokretsindustrin

√ Höggradientseparatorer

√ Vågledare

√ Vätskekylda transformatorer

Tillverkningsprocess för ihålig ledare

För att förädla kopparn måste ugnen nå temperaturer upp till 2400 grader Fahrenheit för att smälta kopparn, och detta kommer att göra det möjligt att forma den till önskade former och även ta bort föroreningar som en blandning av nickel eller zinklegeringar. Koppar filtreras bort genom en process som kallas brandraffinering. Vid brandraffinering blir de orena metallerna lättare än kopparn och flyter upp till ytan för att fångas på "snacks", och denna process kommer att generera en pool av flytande varm koppar med minimala föroreningar. Den smälta kopparn deoxideras också för att avlägsna eventuella defekter innan gjutningsprocessen, och sedan flyttas den renade flytande kopparn till en hållugn för att hällas i ett gjutrör som så småningom kommer att bli röret. När det har svalnat och stelnat borrar en stor maskin som kallas en genomträngande dorn ett hål i kopparstaven, och sedan tvingar en kolv kopparstaven genom ett extruderingsrör, vilket skapar ett långt ihåligt kopparrör.

Nästa steg är att trycka moderkopparröret genom metallformar för att skapa önskad storlek på röret för nästa dragningsprocess beroende på ihåliga ledares form och storlek. Innan den slutliga ritprocessen når kopparröret måste ofta glödga eftersom det härdas av varje ritningsprocess, och det kommer att dras om efteråt.
Genom att gå igenom ovanstående process kommer den ihåliga kopparledaren att genomgå virvelströmstestning före nivålindning, och längden på den ihåliga ledaren ställs in enligt specifikationen under denna process. Efter nivålindning kommer den kvalificerade ihåliga ledaren att placeras i vakuumugnen för slutglödgning innan förpackning. Givetvis rengörs ledaren under tidigare ritningsprocesser före nivålindning. Beroende på kundens krav på tempereringsförhållanden, kommer glödgningstiden och temperaturen att ställas in olika för att nå mjukglödgad, glödgad, 1/4 hård, 1/2 hård och hård.

1. Kopparanalys

2. Kopparsmältverk

3. Gjutna kopparrör

4. Första ritningen

5. Andra ritningen

6. Första glödgningen

7. Slutlig ritning

8. Onlineinspektion

9. Uträtning

10. Kontroll av inre radie

11. Nivålindning före testning

12. Eddy Currrent Test

13. Kontroll av yttre radie

14. Slutglödgning

15.Slutbesiktning

Specialist för ihåliga ledare

Fabmann levererar ett brett sortiment av ihåliga ledare i rak form och spolform för många olika applikationer. Vi fokuserar på att tillhandahålla skräddarsydda ihåliga ledare, och vi levererar även ledare som kräver silverhaltig koppar (Cu-0,04 procent Ag eller Cu-0,1 procent Ag) vid briljant värmebeständighet eller krypning fastigheter efterfrågas. Den populära specifikationen är fyrkantiga eller rektangulära ihåliga ledare med rund kylkanal, och rektangulära kanaler är också ganska populära. De ihåliga ledarna kallas ofta för olika namn i olika länder, och de kallas för ihålig tråd, vattenkylda ledare, induktionsvärmarör, rörformade bussledare, ihålig manettråd eller kopparprofilrör.

Som många vet att skarvar i ihåliga ledare som används för vattenkylda magneter kan orsaka läckaget, vilket kommer att leda till olyckor. Det är därför långa spolar inte bara minimerar risken för läckage, utan också minskar produktionskostnaden för utrustningen. Dessutom kan den långa spolen reagera mer flexibelt på snabba förändringar av konstruktionen jämfört med korta spolen. Vi kan linda ihåliga ledare antingen på träspole eller stålspole beroende på ledarstorlek. Vår ihåliga ledare maxstorlek i bredd är 45 mm, och vi kan linda en spole upp till 2 500 kg.

Anpassad ihålig ledare

Anpassad profilrör

Mjuk glödgning av ihålig tråd

Induktionsvärmarör

Fyrkantig ihålig ledare

Vattenkyld ledare
