Ihålig ledare

Fabmann levererar högkvalitativa ihåliga kopparledare med ett brett utbud av tvärsnitt från komplexa till standardprofiler, och våra kopparrör och ihåliga ledarrör är lämpliga för de flesta olika tekniska tillämpningar. Vi kan tillverka fyrkantiga och rektangulära rör från bredden 0.8 mm och uppåt med extremt snäva dimensionstoleranser, och de finns tillgängliga i en mängd olika härdar som hårda, halvhårda, mjukglödgade. Våra ihåliga ledarrör finns tillgängliga i både kommersiell kvalitet (DHP-kvalitet), syrefri raffinerad, fosfordeoxiderad, syrefri silverkoppar och elektrolytisk kvalitet (ETP-kvalitet) för att passa de mest krävande tekniska kraven.

Vilka vi är?

Vi är ett specialtillverkningsföretag med gedigen kunskap och erfarenhet inom kalldragning av koppar och kopparlegeringar. Vi har åtagit oss att producera högkvalitativa ihåliga kopparledare med mycket snäva toleranser och vi kan även producera kantlindade spolar och forma lindade spolar baserat på skräddarsydd design.

Varför Fabmann?

Fabmann är en tillverkare av ihåliga ledare som har åtagit sig att producera alla typer av former och storlekar för de mest krävande applikationer som kräver invändigt kylda kanaler. Vi tar full produktionsprocesskontroll på största allvar och våra kontrollprocesser omfattar råvaruanalys, kalldragning, smörjning, glödgning, återglödgning, ytjämnhet, rätning, rengöring och kontroll av både rakhet, vridning och renhet före packning. Varje försändelse levereras med Fabmann besiktningsrapport, materialcertifikat som täcker både kemiska och mekaniska egenskaper.

Typer och dimensioner av ihåliga ledare

Fabmann kan producera ett brett utbud av olika former för ihåliga ledare, och den minsta ytterdimensionen är 2 mm med 0,5 mm väggtjocklek. Nedan följer detaljerna:

Ihålig koppartråd

Rektangulär kopparledare

Rektangulär ihålig ledare

Fyrkantig kopparledare

Fyrkantig ihålig ledare

Specifikation av ihåliga ledare för koppar

På grund av det faktum att föroreningarna kommer att minska den elektriska ledningsförmågan hos koppar, och det är därför vi producerar ihåliga ledarrör av högren syrefri koppar med mycket noggrann produktionskontroll. Som ett resultat av sin renhet har våra Cu-OFE ihåliga ledare en elektrisk ledningsförmåga på 100-102 procent IACS och en värmeledningsförmåga på 390 W/Km. För Cu-OFE (CW009A), den maximala syrehalten på 5 ppm (0,0005 procent) gör materialet immunt mot väteförsprödning och säkerställer säker sammanfogning med alla hårdlödnings- och svetsmetoder. Vår strikta produktionskontroll innebär att vi kan kontrollera hela tillverkningsprocessen från gjutning till signering av inspektionscertifikatet och säkerställa konsistensen av vår produkt från batch till batch.

Speciellt är vår syrefria koppar med hög renhet0legerad med silver (Ag) för att öka både mjukningstemperaturen och krypmotståndet hos legeringen utan att någon betydande uppoffring av dess andra egenskaper. Fabmann har arbetat med kända kopparmaterialtillverkare för att producera förstklassiga ihåliga ledare, fyrkantiga och rektangulära koppar- och kopparlegeringsrör, speciella koppar- och kopparprofiler för de mest krävande tillämpningarna. Ihåliga ledare hänvisas ofta till som vattenkylningsledare, ihåliga trådar, ihåliga kopparrör, ihåliga magnetkoppartrådar, fyrkantiga kopparrör, kopparprofilrör, rektangulära kopparrör, rörformade bussledare, induktionsspolrör och induktionsvärmerör.

Produktionsprocesskontroll av kopparrör

Vår produktionsavdelning tar strikt kontroll över hela processen med kopparrör, och vi börjar alltid med kemiska och mekaniska analyser innan rör- och profiltillverkningen sätts igång. Våra kontrollprocesser omfattar råvaruanalys, kalldragning, smörjning, glödgning, återglödgning, ytjämnhet, rätning, rengöring och kontroll av både rakhet, vridning och renhet före packning.

1. Kopparsmältverk

2. Kopparbillet

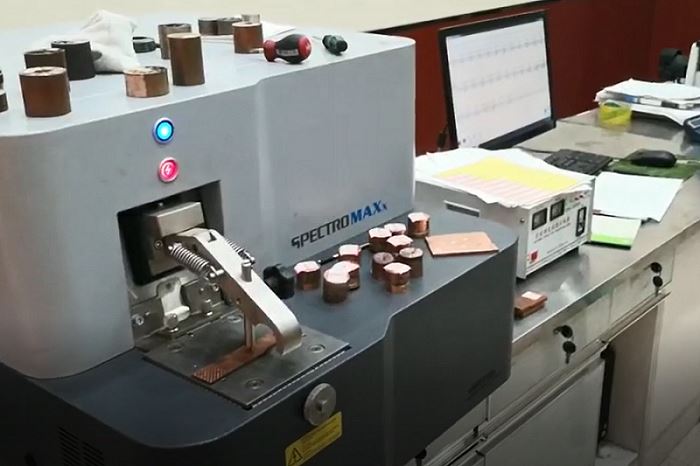

3. Koppar- och kopparlegeringsanalys

4. Billet-glödgning

5. Mother Tubing kalldragning

6. Glödgning av moderslangar

7. Kopparrör kalldragning

8. Halvfärdig kopparrör

9. Onlineinspektion

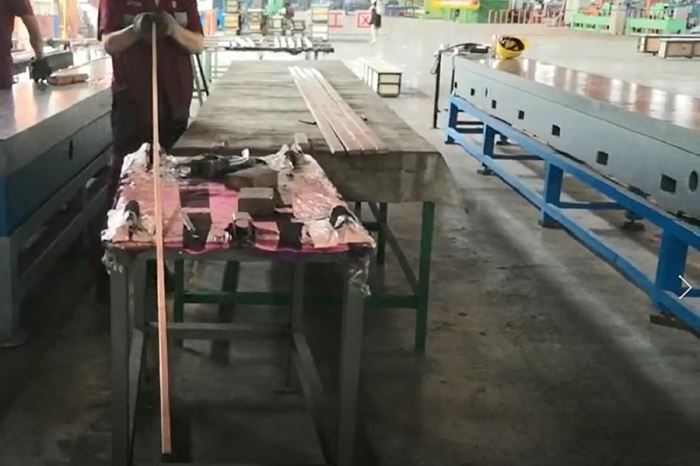

10. Rakhetskontroll

11. Kontroll av inre radie

12. Kontroll av yttre radie

13. Ytgrovhetskontroll

14.Slutbesiktning

15. Packning

Tillämpning av ihålig ledare

√ Elfordon (EV) / stator direktkylning
√ MRI-apparater / gradientspolar
√ Magneter för högenergifysikapplikationer
√ Partikelacceleratorer
√ Generatorer
√ Induktionsugnar / induktionsuppvärmning och smältning
√ Plasmaforskningsenheter
√ Elektrodynamiska vibrationstestsystem
√ Jonimplantationsenheter för mikrokretsindustrin
√ Höggradientseparatorer
√  Vågledare
√ Vätskekylda transformatorer

Specialist för ihåliga ledare

Fabmann levererar ett brett sortiment av ihåliga ledare i rak form och spolform för många olika applikationer. Vi fokuserar på att tillhandahålla skräddarsydda ihåliga ledare, och vi levererar även ledare som kräver silverhaltig koppar (Cu-0,04 procent Ag eller Cu-0,1 procent Ag) vid briljant värmebeständighet eller krypning fastigheter efterfrågas. Den populära specifikationen är fyrkantiga eller rektangulära ihåliga ledare med rund kylkanal, och rektangulära kanaler är också ganska populära. De ihåliga ledarna kallas ofta för olika namn i olika länder, och de kallas för ihålig tråd, vattenkylda ledare, induktionsvärmarör, rörformade bussledare, ihålig manettråd eller kopparprofilrör.

Som många vet att skarvar i ihåliga ledare som används för vattenkylda magneter kan orsaka läckaget, vilket kommer att leda till olyckor. Det är därför långa spolar inte bara minimerar risken för läckage, utan också minskar produktionskostnaden för utrustningen. Dessutom kan den långa spolen reagera mer flexibelt på snabba förändringar av konstruktionen jämfört med korta spolen. Vi kan linda ihåliga ledare antingen på träspole eller stålspole beroende på ledarstorlek. Vår ihåliga ledare maxstorlek i bredd är 45 mm, och vi kan linda en spole upp till 2 500 kg.

Anpassad ihålig ledare

Anpassad profilrör

Mjuk glödgning av ihålig tråd

Induktionsvärmarör

Fyrkantig ihålig ledare

Vattenkyld ledare

Hollow Conductor: Den kompletta köpguiden

Vad är ihålig ledare?

Ihålig ledare, även kallad ihålig tråd, är utformad för att erbjuda överlägsen elektrisk ledningsförmåga med hög värmeledningsförmåga, och den är konstruerad på ett sätt för att ge en central kanal.

Vad är ihålig tråd?

En ihålig tråd, även kallad ihålig ledare, definieras som kabelledaren som är konstruerad på ett sätt för att ge en central kanal. Det elektriska fältet inuti en ihålig ledande yta är noll förutsatt att det inte finns några laddningar omslutna av det området. I elektrostatik finns fria laddningar i en bra ledare endast på ytan.

Vad är ihåliga ledares elektriska fält?

Det är välkänt att inga elektriska fält existerar inuti en ihålig ledare, även om det finns laddningar utanför. Ledaren fungerar som en elektrostatisk skärm, och detta är bara sant om ledaren hålls på en konstant potential.

Typer av ihåliga ledare

På grund av egenskaperna hos ihålig ledning och kalldragningsfördelar kan tillverkare av ihåliga ledare tillverka ganska få olika typer av ihåliga kopparledare:

✔Rektangulär form med rektangulärt, fyrkantigt, dubbelhål, över eller runt hål, tunnvägg eller tjockvägg.

✔Fyrkantig form med fyrkantigt, ovalt eller runt hål, tunn vägg eller tjock vägg.

✔Specialform med runt hål, eller ovalt hål, tunnvägg eller tjockvägg.

✔Rund form med speciellt formhål, tunnvägg eller tjockvägg.

Fabmann kan producera små ledare från 2 mm x 2 mm till 100 mm i bredd, och våra mycket erfarna produktionsingenjörer kan hantera alla utmaningar oavsett om det är komplicerade verktyg eller snäva produktionstoleranser.

Varför används ihålig ledare?

Uppenbarligen färdas A/C mestadels på ytan av ledaren, och den kan bära lika mycket ström som en solid utan den extra vikten. Dessutom har det fler fördelar nedan:

✔ Diametern på den ihåliga ledaren är större jämfört med solida ledare för samma strömkapacitet.

✔ Koronaförlusten elimineras på grund av stor diameter på ledaren.

✔Hudeffekten av ihålig ledare är mindre jämfört med tvinnad ledare.

✔Induktansen för den ihåliga ledaren är mindre jämfört med solid ledare.

Fördelar med Hollow Conductor

Våra ihåliga ledare ger nya möjligheter att kyla ner elmotorer, och det interna kylhålet på statorlindningarna möjliggör effektiv termisk överföring ut från kärnan – precis från den källa där värmen genereras. Kyla med luft förbättrar prestandan avsevärt och vätskekylningen ännu mer. På grund av egenskaperna hos ihåliga ledare växer efterfrågan på olika ytterdimensioner och hålstorlekar. Det är därför så många köpare är mycket angelägna om att leta efter fyrkantig ihålig ledare med en rund eller rektangulär kylkanal.

Dessutom är varje skarv i en vattenkyld magnet en potentiell orsak till läckage. Därför, ju längre varje enskild spole eller ihålig ledare är, desto mer minskar risken. I syfte att eliminera skarvarna i magneten helt och hållet har vårt produktionsteam arbetat med ständiga förbättringar för att producera långa ihåliga ledare. Nedan är sammanfattningen av fördelarna med ihålig kopparledare:

✔ Överlägsen elektrisk och termisk ledningsförmåga

✔ Överlägsen strukturell integritet

✔ Utmärkta mekaniska egenskaper

✔ Högt krypmotstånd

Vad används ihåliga ledare till?

På grund av fördelarna med ihålig ledare har den tre viktiga karaktärer nedan för transmissionsledningar:

✔ Förbättra värmeavledning

✔ Minska coronaförlusten

✔ Minska hudeffekten.

Ihålig ledare hudeffekt

På grund av att det interna kylhålet möjliggör effektiv värmeöverföring ut från kärnan - exakt från den källa där värmen genereras. Ihålig ledare används vanligtvis för att tillhandahålla inre ledarkylning genom att tillåta gas eller vätska att strömma internt genom ledaren, och därför används ihåliga ledare i stor utsträckning följande applikationer:

✔ Elgeneratorer

✔ Induktionsugn

✔ Vågledare

✔ Magnetic Resonance Imaging (MRI)-enhet

✔ Magnet för hög energi

✔ Partikelacceleratorer

✔ Plasmaenhet

✔ Kylare

✔ Värmeväxlare

Varför används syrefri koppar i stor utsträckning för ihåliga ledare?

Syrefri fosforhaltig koppar (CU-OFE) används vanligtvis för strukturella och termiska tillämpningar där kopparmaterialet kommer att utsättas för temperaturer som är tillräckligt höga för att orsaka väteförsprödning eller mer exakt ångförsprödning. Syrefri koppar är en typ av ren kopparlegering som är mycket raffinerad till mindre än 0,5 procent syrekoncentration. I detta tillstånd behåller legeringarna sina metalliska egenskaper men är fria från syre och alla rena kopparlegeringar i ooxiderad (syrefri) form. Ren koppar är mycket reaktiv med fukt, vilket gör den oanvändbar som elektrod i många elektrokemiska tillämpningar. Den syrefria varianten visar bättre motstånd mot syre och används därför som en syrefri motjonledare i många av samma applikationer som dess syrehaltiga motsvarighet.

Eftersom syrefri koppar kan uppvisa elektrisk ledningsförmåga och mekaniska egenskaper som liknar nickel och rostfritt stål, är det därför som det används i stor utsträckning i en mängd olika industriella tillämpningar. En av dess mest anmärkningsvärda egenskaper är dess extraordinära elektriska och mekaniska ledningsförmåga. Denna kvalitet ger koppar förmågan att enkelt leda ett stort antal elektriska strömmar. Således används den för batterikablar, induktionsspolar, tunnfilmstransistorer, vakuumrör, tunnrörsmotorkonstruktioner, induktionsvärmeugnar, rymdvärmare och i värmesystemet för rymdapplikationer.

Varför använder ihåliga ledare kopparkvaliteter med hög renhet?

Som många vet är ihåliga ledare konstruerade för att ge stor kapacitet att kyla ner elmotorer, och det interna kylhålet på statorlindningarna möjliggör effektiv värmeöverföring ut från kärnan - exakt från den källa där värmen genereras. Kylning med luft förbättrar dess prestanda avsevärt och vätskekylning ännu mer. Kopparkvaliteterna med hög renhet är perfekta material eftersom de alla har mycket hög elektrisk och termisk ledningsförmåga, bra svetsegenskaper och utmärkta lödningsegenskaper, och dessa utmärkta egenskaper är perfekta egenskaper som krävs av ihålig ledare. Det finns sex kopparkvaliteter med hög renhet som används ofta för ihåliga ledare, och var och en har lite olika elektrisk och termisk prestanda. Nedan är sammanfattningen av dessa kopparkvaliteter:

✔ C10100 syrefri elektronisk koppar, även känd som OFE, är en 99,99 procent ren koppar med mindre än 5PPM syrehalt. Den kan uppnå minst 101 procent IACS-ledningsförmåga, och den är färdig till en slutlig form i en noggrant reglerad, syrefri miljö. C10100 har olika beteckningskoder i olika länder enligt nedan:

✔ C10200 (Cu-OF) är en hög renhet, syrefri, icke-fosfor-deoxiderad koppar som inte innehåller i vakuum förångande element. Den har en mycket hög elektrisk och termisk ledningsförmåga, bra svetsning och utmärkta lödegenskaper. Den har utmärkta varm- och kallformningsegenskaper och en god korrosionsbeständighet, särskilt i atmosfären på grund av en god vidhäftning av oxidskiktet. Cu-Of har olika beteckningskoder i olika länder enligt nedan:

✔ Koppar C12000 är en fosfordeoxiderad koppar (Cu-DLP) med en begränsad, medelhög mängd restfosfor, och den har en god elektrisk ledningsförmåga och utmärkta svets- och lödningsegenskaper.Cu-DLP är resistent mot atmosfärisk korrosion (naturlig och industriell) såsom bildning av en grönaktig skyddande patina på grund av bildandet av basiska kopparsalter som sulfater, klorider i marin miljö, nitrater och karbonater. Därför används det ofta för industri- och dricksvatten, vattenhaltiga och alkaliska lösningar (ej oxiderande), ren vattenånga (ånga), icke-oxiderande syror (utan syre i lösning) och salter, neutrala saltlösningar. Den är praktiskt taget beständig mot spänningskorrosionssprickor.

Cu-DLP är dock inte resistent mot:

* Oxiderande syror,
 * Lösningar som innehåller cyanider,
 * Ammoniak eller halogener,
 * Vattenhaltig ammoniak och halogenerade gaser,
 * Vätesulfid,
* Havsvatten speciellt med höga flöden.

Den kan formas utmärkt, antingen varm eller kall. Den har olika beteckningskoder i olika länder enligt nedan:

✔ Koppar C12200 är fosfordeoxiderad koppar (Cu-DHP) med minst 99,9 procent koppar och 0,02 procent fosfor är den mest använda kopparn för rör och rör men finner också utbredd användning för plåt- och bandartiklar. En stor fördel med Cu-DHP är friheten från väteförsprödningskänslighet vid reducerande atmosfärer. Den elektriska och termiska ledningsförmågan är lägre jämfört med Cu-ETP men tillräcklig för många applikationer, vilket exemplifieras av en stor användning av band för att producera luftkonditionerings- och kylslangar med gasskärmande bågsvetsteknik. Den har olika beteckningskoder i olika länder enligt nedan:

✔ Kopparlegering C11040 kallas elektrolytisk tuff koppar, och den finns tillgänglig i stav- och trådform. Denna legering ETP-koppar är den mest använda kopparkvaliteten med universell användning i elektroniska applikationer eftersom den har extremt hög elektrisk ledningsförmåga, endast överträffad av rent silver och den har utmärkta drag-, lödbarhets- och korrosionsegenskaper, vilket gör den till det primära valet för applikationer som kräver lägre motstånd. Det är en lättlegerad kopparkvalitet, formulerad för gjutning, och den har olika beteckningskoder i olika länder enligt nedan:

✔ C11000 koppar, även kallad elektrolytisk tough pitch koppar (Cu-ETP), är den mest använda av koppar på grund av dess kombination av elektrisk och termisk ledningsförmåga, korrosionsbeständighet, varm och kall bearbetbarhet, god smidbarhet och estetisk skönhet. På grund av dess syrehalt är lödnings- och svetsegenskaper begränsade. Denna koppar kännetecknas av en minimal mängd på 99,90 procent koppar och en minimal elektrisk konduktivitet på 100 procent IACS (International Annealed Copper Standard). Den har olika beteckningskoder i olika länder enligt nedan:

Varför används syrefri koppar för ihåliga ledare?

Syrefri fosforhaltig koppar (CU-OFE) används vanligtvis för strukturella och termiska tillämpningar där kopparmaterialet kommer att utsättas för temperaturer som är tillräckligt höga för att orsaka väteförsprödning eller mer exakt ångförsprödning. Syrefri koppar är en typ av ren kopparlegering som är mycket raffinerad till mindre än 0,5 procent syrekoncentration. I detta tillstånd behåller legeringarna sina metalliska egenskaper men är fria från syre och alla rena kopparlegeringar i ooxiderad (syrefri) form. Ren koppar är mycket reaktiv med fukt, vilket gör den oanvändbar som elektrod i många elektrokemiska tillämpningar. Den syrefria varianten visar bättre motstånd mot syre och används därför som en syrefri motjonledare i många av samma applikationer som dess syrehaltiga motsvarighet.

Eftersom syrefri koppar kan uppvisa elektrisk ledningsförmåga och mekaniska egenskaper som liknar nickel och rostfritt stål, är det därför som det används i stor utsträckning i en mängd olika industriella tillämpningar. En av dess mest anmärkningsvärda egenskaper är dess extraordinära elektriska och mekaniska ledningsförmåga. Denna kvalitet ger koppar förmågan att enkelt leda ett stort antal elektriska strömmar. Således används den för batterikablar, induktionsspolar, tunnfilmstransistorer, vakuumrör, tunnrörsmotorkonstruktioner, induktionsvärmeugnar, rymdvärmare och i värmesystemet för rymdapplikationer.

Var kan man köpa syrefri ihålig kopparledare?

Du kan alltid hitta vår specialtillverkade ihåliga kontakt hos Fabmann och vi är baserade i Shanghai, Kina. Vi tillhandahåller främst anpassade tillverkningslösningar för alla typer av högkvalitativa ihåliga ledare med mycket snäv tolerans. Vi kan frakta de ihåliga ledarna till dig med bud, flygfrakt eller sjötransport. För utveckling av nya projekt används oftast kurir och vi arbetar med kända speditionsföretag som DHL, UPS och FEDEX, och våra högkvalitativa ihåliga ledarprover kommer att nå dig inom några 4-6 veckor inklusive ledtid för verktyg.

Hur fungerar ihålig ledare?

En laddning inuti en ihålig ledare producerar en laddningsfördelning på den yttre ytan av ledaren, och denna inducerade laddningsfördelning skapar ett elektriskt fält utanför den slutna ledaren.

Varför finns det ingen laddning inuti en ihålig ledare?

Enligt Gauss lag finns det inget elektriskt fält inuti en ihålig ledande sfär, så att flytta en laddning från ytan till mitten kräver inget arbete. Därför måste potentialskillnaden mellan ytan och mitten vara noll. Detta kan förklaras på två sätt - Teoretiskt, genom att använda Gauss lag som säger att fältet eller flödet inom en nära yta är lika med nettoladdningen innesluten i den volymen dividerat med mediets permittivitet. I en ihålig sfär, med laddningen på ytan av sfärer, finns det ingen laddning innesluten i sfären, eftersom alla laddningar är i ytan. Därför finns det inget elektriskt fält i sfären. För det andra, betrakta samma sfär med jämn positiv laddningsfördelning på ytan. Eftersom det finns laddning i alla områden av ytan ger varje punkt på ytan ett utåtriktat fält till den punkten inuti sfären, och nettoeffekten är noll, eftersom varje fältlinje tar bort den andra fältlinjen mittemot den. Bokstavligen är det som att trycka dörren i båda sidorna, dörren rör sig inte.

Vad är isolering av ihåliga ledare?

Isolerad ihålig ledare innebär att den ihåliga ledaren är helt täckt med isoleringsmaterial enligt elsäkerhetsnormerna.

Var använder du ihålig ledare?

Ihåliga ledare används mest i högströms växelströmsledare i ställverk eftersom bärande växelströmmar uppvisar en effekt som kallas hudeffekt. Detta innebär att växelströmmen inte flyter jämnt över ledarens tvärsnitt, och i själva verket flyter den mot utsidan.

Vilken koppar eller kopparlegering är det bästa materialet för ihålig ledare?

De flesta kopparkvaliteter med hög renhet är lämpliga för att producera ihåliga ledare, men CU-ETP (C11000) har en uppenbar nackdel på grund av sin tillverkningsprocess. Medan den heta kopparn hälls på gjuthjulet eller transportbandet exponeras den för den omgivande luften. Följaktligen absorberar koppar små mängder syre från den, och detta utgör inga problem för många tillämpningar, men i vissa speciella områden framkallar även denna minimala mängd syre som absorberas sammandragningen av den så kallade "vätesjukdomen".

Om du behöver utmärkt värmebeständighet eller krypegenskaper rekommenderar Fabmann att du använder silverhaltig koppar (Cu-0,03 procent Ag eller Cu-0,01 procent Ag) som ditt bästa alternativ. Den silverhaltiga kopparn har en hög el- och värmeledningsförmåga, och den är baserad på syrefri koppar. Därför har den hårdlödnings- och svetsegenskaper överlägsna elektrolytisk tuff beckkoppar (ETP). Men naturligtvis är dessa två kvaliteter lite dyrare jämfört med resten av kopparkvaliteter med hög renhet.

Hur producerar man kopparledare?

Det finns generellt tre metoder för tillverkning av kopparledare:

✔ Extrudering med kalldragning, tillverkningsprocessen är halvkontinuerlig gjutning av rund ämne → extrudering → kallvalsning → kalldragning → spoldragning → lindning → glödgning. Bland dem är dessa två processer för halvkontinuerlig gjutning av runda ämnen och extrudering nyckelfaktorerna för att bestämma sträckgränsen och den mekaniska kvaliteten hos ihåliga kopparledarrör. Det perfekta runda ämnet och rimliga extruderingsprocessen är förutsättningarna för att erhålla ihåliga kopparledare av hög kvalitet. Eftersom deformationsegenskaperna för extrudering har strikta krav på kvaliteten på gjutämnet, kommer eventuella defekter på det runda ämnet att föras till kopparledarrören. Defekterna kommer ofta att orsaka spänningskoncentration genom plastisk deformation.

✔ Specialgjutning, tillverkningsprocessen är smältning → gjutning → rengöring av bandytor → torkning → rullning → valsning → kantklippning → klockugnsglödgning → ytborstning → eftervalsning → kontinuerlig ugnsglödgning. Det är en ny process för att producera syrefria kopparledare, som först utvecklades av Shanghai Cable Research Institute vid ministeriet för maskinindustri i Kina. Den har avancerad processteknologi, bra produktkvalitet, låg energiförbrukning per enhet, flexibla och mångsidiga produktionsvarianter och specifikationer samt stark anpassningsförmåga. Det är en idealisk process för bearbetning av kopparledare och kopparmaterial på grund av egenskaperna hos tre avfallsföroreningar och mindre investeringar.

✔ Stränggjutning och valsning, den smälta kopparn hälls på ett gjuthjul eller ett transportband och får därmed formen av en ändlös tråd. Medan den fortfarande bibehåller sin smältvärme matas den genom ett flerstegs varmvalsverk där den omformas till kontinuerligt gjuten valstråd, vilket är startprodukten för att producera kablar, trådar och ultrafina trådar.

Bland dessa tre produktionslösningar är kvaliteten på den ihåliga ledaren som tillverkas av extruderingen den bästa, men dess produktionskostnad är relativt högre. Medan den kontinuerliga gjutningen och valsningslösningen är relativt billig, men materialet är inte lika fast som extrudering.

Vad är en ihålig aluminiumledare?

Den ihåliga rektangulära aluminiumledaren har blivit ett populärt alternativ för samlingsskena och är ett av nyckelmaterialen i kraftöverförings- och transformationssystemet. Det spelar en viktig roll för säker och pålitlig drift av transmissions- och transformationssystemet och kraftutrustningen. Den har en ihålig rörformad struktur med en blank yta precis som en ihålig kopparledare. Ihåliga ledare av aluminium används huvudsakligen som överströmsledare för att ansluta mellan kraftnätets transmissionsledningar och transformatorer för transformatorstationer, byglar i transmissionsledningar. Det är en ny ledare som ersätter den traditionella rektangulära, spårformade, stavformade samlingsskenan och den flexibla tråden. Idag spelar det en roll för säker och pålitlig drift av transmissions- och transformationssystemet och kraftutrustningen.

Varför används aluminiumledare?

Fluktuationerna av aluminium är inte lika flyktiga som koppar, vilket möjliggör bättre materialplanering. Dessutom ger aluminium ett bättre ledningsförmåga till viktförhållande än koppar, och används därför också för ledningsdragning av kraftnät, inklusive luftledningar för kraftöverföring och lokala kraftdistributionsledningar, såväl som för kraftledningar för vissa flygplan. Aluminium har 61 procent av kopparns ledningsförmåga, men det har bara 30 procent av kopparns vikt. Det betyder att en blank tråd av aluminium väger hälften så mycket som en blank tråd av koppar som har samma elektriska motstånd. Men det har mer resistivitet jämfört med koppar, och därför har det en bättre chans att bilda oxidyta vilket resulterar i uppvärmning. Nedan är en jämförelse av aluminium- och kopparegenskaper:

Aluminium och kopparegenskaper

Vilka faktorer ska du tänka på när du köper ihåliga ledare från Kina?

Det finns ganska få faktorer som du ska ta hänsyn till, och tillverkningskvalitetsstandarder ska vara enligt BS EN 13602:2013.

✔ Råvarucertifikat

✔ Testcertifikat från tredje part om materialets kemiska sammansättning är kritisk såsom syre- och kopparinnehåll

✔ Mått och toleranser

✔ Kemisk sammansättning

✔ Testrapport för elektriska och mekaniska egenskaper

✔ Ytskick

Vad är verktygskostnaden för ihålig ledare?

Verktygskostnaden för ihåliga ledare (både aluminium och koppar) varierar beroende på ledarstorlekarna, och det är normalt ju större storlek, desto högre verktygskostnad. Det sträcker sig från några hundra US-dollar till några tusen US-dollar, och det beror också på komplexiteten hos de ihåliga ledarkonstruktionerna. Bearbetningen av mycket små ihåliga ledare (några millimeter breda) kräver speciell legering med ljudglödgningsprocess för precisionskrav för kalldragningsprocesser.

Ihåliga ledare Typer Dimensioner

Fabmann kan producera ett brett utbud av olika former för ihåliga ledare, och den minsta ytterdimensionen är 2 mm med 0,5 mm väggtjocklek. Nedan följer detaljerna:

Hollow Conductor Pris

Som tillverkare av ihåliga ledare erbjuder Fabmann konkurrenskraftiga priser eftersom de flesta produktionsaktiviteter görs inhouse såsom smältning, glödgning, kalldragning och testning, och vi har även mycket kunniga produktions- och verktygsingenjörer som alltid kan hitta den optimerade lösningen när det gäller produktionsprocesser. och verktyg. Vårt säljteam kan erbjuda pris inom max 3 dagar inklusive tillverkningskostnad, kopparråmaterialkostnad och verktygskostnad.

Minsta böjningsradie för ihålig ledare

Vår standard minsta böjradie är 3 x bredden på ledaren, och vi kan göra en mindre radie baserat på väggtjockleken på din kopparledare.

Anpassad tillverkningstjänst för ihåliga ledare

Vi erbjuder en ganska omfattande kundtillverkningsservice för ihåliga ledare, och vår tjänst omfattar huvudsakligen följande aktiviteter:

✔ Kalldragning av kundanpassade ihåliga ledare

✔ Upprullning av ihåliga ledare

✔ Linda in solskyddsfilm på ihåliga ledare

✔ Tillverkning (svetsning, bockning, fräsning och CNC) av ihåliga ledare för att tillverka delar till statorer och rotorer

Vi kan göra ihåliga kopparledare från 2 mm 150 mm i bredd, och vi kan göra både raka och spole enligt dina önskemål.

Erbjuder Fabmann isolering på de ihåliga ledarna?

Ja det gör vi. En tydlig specifikation av isolering är mycket viktig, och därför måste du ange dina detaljerade krav på isolering, och vi kan även producera kantlindade spolar och forma lindade spolar baserat på skräddarsydda konstruktioner.

Kvalitetssäkring & garanti

Vår produktionsavdelning har strikt kontroll över hela processen med ihåliga ledarrör, och vi börjar alltid med kemiska och mekaniska analyser innan rör- och profiltillverkningen sätts igång. Våra kontrollprocesser omfattar råvaruanalys, kalldragning, smörjning, glödgning, återglödgning, ytjämnhet, rätning, rengöring och kontroll av både rakhet, vridning och renhet. Fabmann ger ett års kvalitetsgaranti för alla ihåliga kopparledarrör som vi levererar, och du kommer att få en inspektionsrapport tillsammans med vår leverans oavsett om det är ett stycke eller om det är en bulkorder.

Minimum antal

Det beror på kopparkvalitet, vanligtvis är vår standard MOQ 500 kg för en typ av ihålig ledning, men om ditt projekt involverar några olika modeller kan vi minska det till 250 kg per modell.

Produktion ledtid

Vår standardproduktionstid är 30-45 dagar för en ny anpassad modell, och verktygstiden är vanligtvis cirka 10-15dagar. Om du behöver lindnings- och solskyddsservice tar det extra 10-20dagar.
